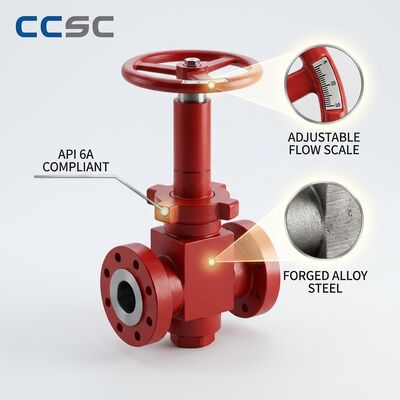

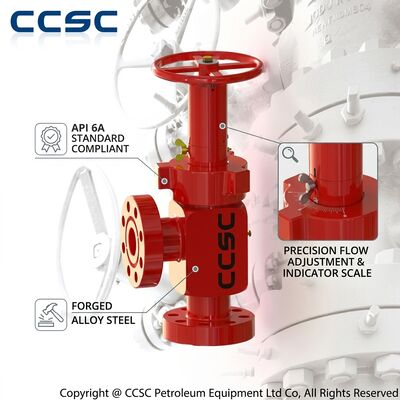

Válvula de obstrucción ajustable accionada hidráulica API 6A Control de flujo remoto 10000psi Posición a prueba de fallos

La válvula de estrangulamiento ajustable hidráulica CCSC proporciona un control de flujo remoto y repetible para instalaciones de cabezales de pozo y colectores de estrangulamiento donde el ajuste manual es poco práctico o inseguro. La válvula combina el estrangulador ajustable de tipo aguja probado con un actuador hidráulico que posiciona el vástago con precisión según una señal de control, lo que permite cambiar la apertura del estrangulador desde un panel remoto, un controlador de proceso o un sistema de parada de emergencia. El conjunto se fabrica según las prácticas API 6A y API 16C y está disponible con configuraciones de actuador de apertura segura o cierre seguro para que coincidan con la filosofía de seguridad de la instalación.

Debido a que el actuador es impulsado por energía hidráulica en lugar de esfuerzo manual, el estrangulador se puede ajustar mientras el colector está bajo presión de trabajo completa sin exponer al personal al área de alta presión. Un transmisor integral de retroalimentación de posición informa la posición real del vástago a la sala de control, por lo que el operador siempre conoce la apertura real del estrangulador en lugar de depender de un valor inferido. Esta combinación de operación remota y retroalimentación de posición hace que la válvula sea un componente esencial de los sistemas modernos de prueba de pozos automatizados y optimización de la producción.

• Actuación remota hidráulica:posicionamiento suave y potente del vástago impulsado por presión de suministro hidráulico de 1.500 psi a 3.000 psi.
• Configuración de seguridad:disponible como cierre seguro o apertura segura con retorno por resorte para la lógica de seguridad específica de la instalación.
• Retroalimentación de posición:el transmisor de posición lineal proporciona al sistema de control una medición en vivo de la apertura del estrangulador.
• Listo para interfaz ESD:el actuador responde directamente a las señales de parada de emergencia para un aislamiento rápido del pozo bajo demanda.
• Trim de aguja probado:la aguja y el asiento de carburo de tungsteno proporcionan un control de flujo preciso y resistencia a la erosión en caídas de presión altas.
• Cuerpo de acero aleado forjado:envolvente de contención de presión fabricada con forjas de calidad con trazabilidad completa del material.
• Anulación manual:la rueda de mano de anulación permite la operación local durante la puesta en marcha o cuando la energía hidráulica no está disponible.

La válvula de estrangulamiento ajustable hidráulica se especifica para cabezales de pozo de plataformas no tripuladas, ubicaciones remotas en tierra, colectores de estrangulamiento automatizados e instalaciones de proceso donde el flujo debe regularse desde una sala de control central. Se utiliza en esquemas de optimización de la producción que ajustan el estrangulador continuamente para mantener una presión objetivo en el cabezal del pozo, en patines de medición de flujo multifásico que necesitan una respuesta rápida a las condiciones de flujo cambiantes y en sistemas de inyección que protegen los yacimientos de picos de presión. La válvula es igualmente valiosa en campañas de prueba de pozos donde se ejecuta automáticamente un programa de cambios de estrangulamiento mientras los ingenieros monitorean remotamente la línea de separadores.

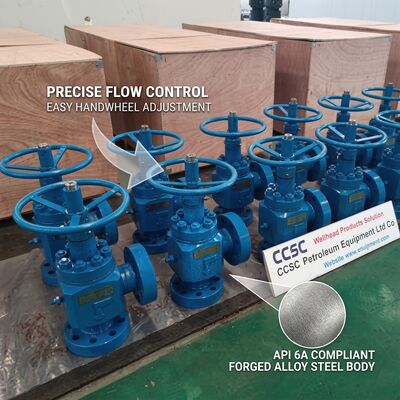

Cada válvula de estrangulamiento hidráulica recibe pruebas de presión completas del cuerpo de la válvula y el trim, junto con pruebas funcionales del actuador, incluida la verificación de carrera, el tiempo de respuesta de seguridad y la calibración de la retroalimentación de posición. Se emiten certificados de prueba contra el número de serie y se conservan con la documentación del material para la unidad completa. Antes de la exportación, la válvula se drena del fluido de prueba, se tapan los puertos del actuador y el conjunto se protege contra la humedad y los daños mecánicos en una caja de madera contrachapada especialmente construida. CCSC apoya el equipo con planos de instalación, documentación esquemática hidráulica y orientación de puesta en marcha para la interfaz del sistema de control.
