Válvula de obstrucción de aguja ajustable ensanchada API 6A 2 1/16 pulgada 10000psi forjó el colector de obstrucción del ajuste EE del acero de aleación

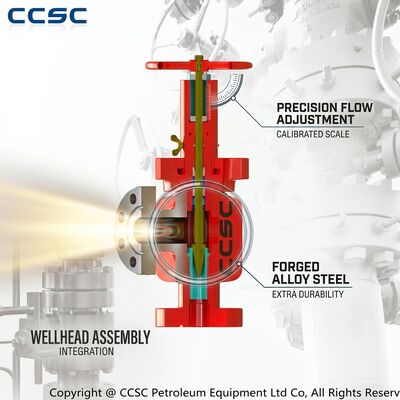

La válvula de estrangulamiento de aguja ajustable con brida CCSC es un dispositivo de control de flujo API 6A diseñado para la regulación precisa del efluente del pozo en el colector de estrangulamiento, el ensayo del pozo y el servicio de producción.La válvula utiliza un cuerpo de acero aliado forjado con conexiones de extremo con bridas y un tallo de aguja de acero inoxidable que se mueve en un asiento reemplazable para controlar el área de flujo con una excelente resoluciónCada unidad se fabrica de acuerdo con las prácticas de diseño de API 6A y API 16C.con el acabado de flujo completo construido alrededor de componentes de carburo de tungsteno que resisten la acción de corte de la arena producida y el fluido de alta velocidad.

La construcción tipo aguja proporciona al operador una relación sencilla y predecible entre la posición de la rueda de mano y el caudal,y un indicador mecánico en el capó muestra la apertura exacta en todo momento. This makes the flanged choke valve particularly popular for well testing operations where the flow rate must be stepped through a series of known positions while the separator and metering equipment are monitoredEl cuerpo de la válvula está diseñado para ser instalado con bridas en los colectores de estrangulamiento, lo que permite retirar rápidamente el conjunto completo de acabados para su inspección sin perturbar la tubería del colector.

• Conexiones de extremo con flancos:las juntas de anillo de diseño con flanges directamente con salidas de colectores de estrangulamiento estándar API 6A para una instalación segura y sin fugas.
• Reglamentación precisa de la aguja:El tallo de la aguja de rosca fina proporciona pequeños cambios de flujo incrementales para un control preciso de los ensayos de pozo.
• con un contenido de aluminio superior a 10 W,La aguja con punta de carburo y el asiento de carburo soportan partículas abrasivas y caídas de alta presión sin erosión rápida.

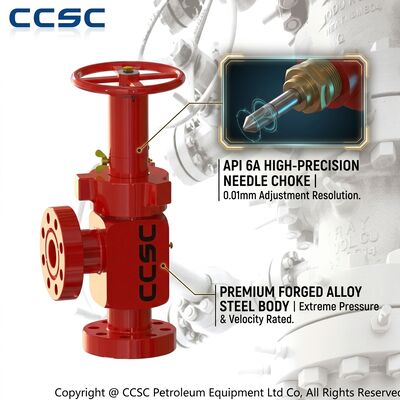

• Cuerpo de acero aliado forjado:La estructura de forja homogénea proporciona una envolvente de contención de presión confiable para un servicio severo.

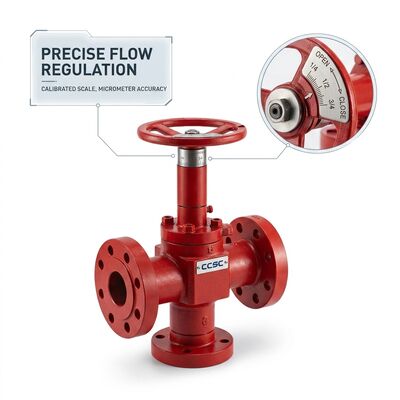

• Escala del indicador:La escala de apertura claramente marcada en el capó muestra la posición de la válvula y ayuda a reproducir los puntos de ensayo exactos.
• Revestimiento intercambiable:Los conjuntos de agujas y asientos son reemplazables en el campo y son compatibles con los principales patrones de estrangulamiento de la industria.
• Diseño de bajo mantenimiento:La geometría interna simple y el capó accesible permiten una inspección rápida y un cambio de acabado entre trabajos.

La válvula de estrangulamiento de aguja ajustable con brida se aplica a los colectores de estrangulamiento de perforación, colectores de estrangulamiento de ensayo de pozos, colectores de ala de producción y líneas de flujo de inyección donde se requiere un control exacto de la velocidad.Las tareas típicas incluyen programas de ensayo de depósitos que requieren una secuencia de caudales estabilizados, distribución de elevadores de gas donde cada pozo requiere un punto de ajuste individual, y sistemas de inyección de agua que deben proteger la formación de las oleadas de presión.La conexión con brida hace que la válvula sea fácil de integrar en los paquetes de prueba montados en patinaje, y el cuerpo forjado compacto mantiene la huella general del colector pequeña, incluso en calificaciones de alta presión.

El CCSC realizará una secuencia completa de ensayos en cada válvula de estrangulamiento con brida, incluidos los ensayos hidrostáticos de la carcasa, los ensayos de fuga del asiento y la verificación de la contrapresión de conformidad con los requisitos de la API 6A.Certificados de materiales, los registros de tratamiento térmico y los informes de inspección dimensional se compilan para la trazabilidad, y el acabado de carburo de tungsteno se inspecciona para verificar la calidad de la superficie antes del montaje.protegida con inhibidor de la corrosiónSe pueden organizar inspecciones de terceros y paquetes de documentación especiales para satisfacer los requisitos de las principales compañías petroleras.
