Válvula de verificación de alta presión de estilo Flapper API 6A 15000psi Diseño de acceso interno de cuerpo forjado para perforación

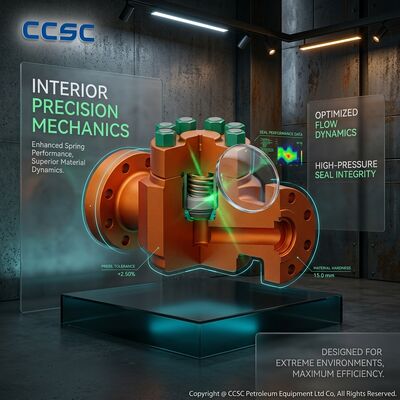

La válvula de retención de alta presión estilo aleta representa un componente de seguridad crítico en sistemas de control de pozos y colectores de perforación donde la prevención instantánea del reflujo puede marcar la diferencia entre operaciones controladas y fallas catastróficas del equipo. Esta válvula de retención certificada API 6A emplea un mecanismo de cierre de aleta asistido por resorte que reacciona a la cesación o inversión del flujo en milisegundos, cerrando la aleta contra el anillo de asiento mecanizado de precisión antes de que el flujo inverso pueda desarrollar una velocidad dañina o sobretensiones de presión. Clasificada para servicio continuo a una presión de trabajo de 15,000 psi con verificación de prueba hidrostática a 22,500 psi, esta válvula está construida con acero aleado forjado seleccionado por su combinación excepcional de límite elástico, tenacidad a la fractura y resistencia al agrietamiento por esfuerzos de sulfuro en entornos de servicio agrio que cumplen con NACE MR0175. La configuración del cuerpo de entrada superior permite la inspección interna completa y el reemplazo de componentes, incluida la placa de la aleta, el conjunto del pasador de bisagra, el anillo de asiento y todos los elementos de sellado a través de la abertura superior del capó, mientras que el cuerpo de la válvula permanece rígidamente conectado al sistema de tuberías a través de conexiones de unión de martillo Fig1502, una filosofía de diseño que transforma lo que de otro modo sería una operación de mantenimiento de varias horas en un procedimiento medido en minutos.

• Cierre de aleta asistido por resorte: El mecanismo de aleta cargado por resorte de torsión proporciona una fuerza de sellado positiva independiente de la presión del fluido, asegurando un cierre confiable incluso a presiones diferenciales cercanas a cero donde los diseños de aleta solo por gravedad pueden no asentarse correctamente contra la superficie de sellado.

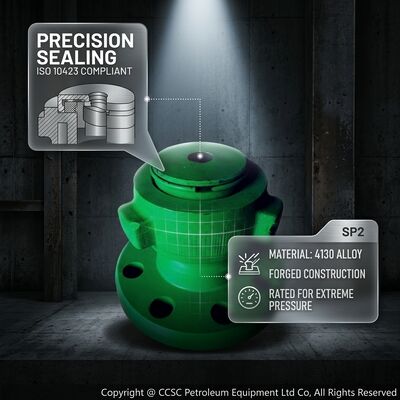

• Cuerpo y capó de acero aleado forjado: Fabricado con acero aleado forjado de primera calidad con documentación completa de tratamiento térmico y pruebas de impacto Charpy a la temperatura mínima de diseño, proporcionando la integridad estructural exigida por las condiciones de servicio de colectores de perforación de alta presión.
• Intercambiable con diseño FMC Weco: Diseñado como un intercambio dimensional y de rendimiento directo con modelos de válvulas de retención de aleta OEM establecidos, lo que permite una integración perfecta en los sistemas de tuberías de unión de martillo existentes sin tubos adaptadores ni modificaciones en campo.

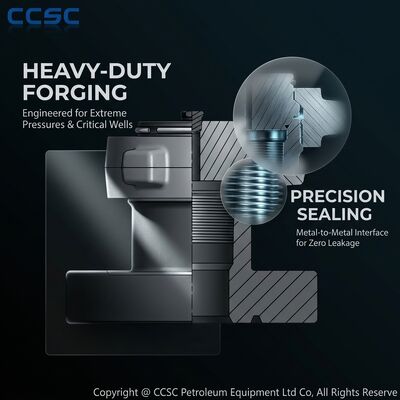

• Contacto de asiento metal-metal: La interfaz de sellado de aleta a asiento utiliza superficies metálicas de precisión pulidas que mantienen la integridad a temperaturas elevadas donde los sellos elastoméricos se degradarían, con insertos de asiento blando opcionales disponibles para aplicaciones que exigen un cierre hermético a bajas presiones diferenciales.
• Marcado de flecha de flujo integral: Una flecha direccional elevada fundida directamente en la forja del cuerpo de la válvula proporciona una guía de orientación de instalación permanente e inequívoca que no se puede quitar, pintar ni leer mal en condiciones de campo con visibilidad limitada.
• Trayectoria de flujo de paso completo: El diámetro del pasaje de flujo interno coincide con el diámetro interior de la tubería de conexión en todo el cuerpo de la válvula, eliminando restricciones de flujo, generación de turbulencia y zonas de velocidad propensas a la erosión que aceleran el desgaste de los componentes en servicio de fluidos abrasivos.
• Componentes internos reemplazables en campo: Todos los componentes de desgaste, incluido el conjunto de la aleta, el anillo de asiento, el pasador de bisagra, el pasador de pivote de retención y las juntas tóricas de sellado, están diseñados como elementos reemplazables individualmente, almacenados como kits de repuestos para una rápida renovación en campo sin herramientas especializadas.

La válvula de retención de alta presión estilo aleta se despliega estratégicamente en todo el espectro de operaciones de bombeo de petróleo y control de pozos de alta presión. Los escenarios de aplicación principales incluyen líneas de descarga de colectores de perforación donde múltiples bombas de lodo descargan en un colector de tubería vertical común y el apagado de una sola bomba debe aislar instantáneamente la bomba inactiva del cabezal común presurizado para evitar daños por rotación inversa, líneas de descarga de alta presión de unidades de cementación que aseguran que el lodo de cemento fluya exclusivamente en la dirección hacia adelante durante las operaciones de cementación primaria de revestimiento, cementación de compresión y cementación de tapones, sistemas de colectores de estrangulamiento y muerte en equipos de perforación donde las válvulas de retención en la línea de muerte evitan la afluencia incontrolada de fluidos de formación a través del circuito de muerte durante eventos de control de pozos, y grupos de bombeo de estimulación de pozos de alta presión durante operaciones de fracturación hidráulica y acidificación. El mecanismo estilo aleta es particularmente adecuado para aplicaciones que involucran fluidos con sólidos suspendidos o apuntalantes, ya que el movimiento de apertura rotacional de la aleta y la trayectoria de flujo de paso completo minimizan las grietas y las zonas muertas donde la materia particulada puede acumularse e interferir con el asiento de la válvula, un modo de falla común en las válvulas de retención de tipo bola y de elevación expuestas a fluidos de fracturación cargados de apuntalantes. Esta válvula de retención también se utiliza ampliamente en líneas de ventilación de separadores de gas de lodo, protección contra reflujo de sistemas de antorcha y aplicaciones de descarga de bombas de reinyección de agua producida donde el control confiable de flujo unidireccional apoya directamente el cumplimiento ambiental y los objetivos de seguridad operativa.

Cada válvula de retención de alta presión estilo aleta se somete a un riguroso programa de verificación de calidad que supera los requisitos mínimos de inspección API 6A. Cada válvula se somete a pruebas hidrostáticas de integridad de la carcasa a 1.5 veces la presión de trabajo nominal, pruebas de asiento de gas a baja presión para confirmar el sellado de la aleta al asiento a diferenciales cercanos a cero, pruebas de asiento de gas a alta presión a diferencial nominal completo y verificación de ciclos funcionales para confirmar la operación consistente de la aleta en diez ciclos completos de apertura-cierre. Las superficies externas están protegidas con un recubrimiento conservante inhibidor de la corrosión, y todas las superficies roscadas y de sellado reciben tapas y tapones protectores. El embalaje de exportación utiliza cajas de madera contrachapada fumigada certificadas ISPM 15 con insertos de espuma cortados a medida, paquetes desecantes y tarjetas indicadoras de humedad. La documentación completa acompaña a cada envío, incluidos los informes de prueba de materiales con trazabilidad completa de propiedades químicas y mecánicas, certificación de forja, registros de tratamiento térmico, informes de examen no destructivo, gráficos de prueba hidrostática y de gas, y certificados de cumplimiento de producto API 6A. CCSC PETROLEUM EQUIPMENT CO.,LTD se compromete a fabricar válvulas de retención que proporcionen protección confiable contra el reflujo en las aplicaciones de bombeo de petróleo y control de pozos de alta presión más exigentes del mundo.
