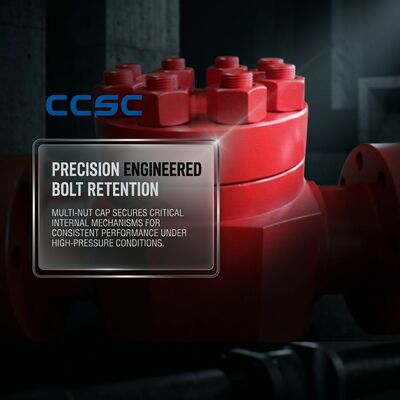

Válvula de retención en línea de acero forjado, tipo unión martillo API 6A 15000 psi, diseño de acceso interno para yacimientos petrolíferos

The Top Entry Forged Steel Inline Check Valve is a premium backflow prevention device engineered specifically for high-pressure oilfield service where system integrity and rapid maintenance access are critical operational requirementsA diferencia de las válvulas de control de entrada lateral convencionales o de tipo de obleas que requieren una eliminación completa de la tubería para inspección o reparación interna, las válvulas de control de entrada lateral no se pueden utilizar para la fabricación de válvulas de retención.el diseño de entrada superior permite el acceso completo a todos los componentes internos, incluida la solapa, el anillo del asiento, la bisagra y las superficies de sellado a través de la abertura superior del capó sin perturbar las soldaduras del cuerpo de la válvula o las conexiones de unión del martillo.Fabricado a partir de acero aliado forjado de alta resistencia en pleno cumplimiento de las especificaciones API 6A, esta válvula de frenado está calificada para presiones de trabajo de hasta 15.000 psi y se utiliza ampliamente en sistemas de colectores de fracturación, líneas de cementación, paquetes de ensayo de pozos,y líneas de descarga de bombeo a alta presión en las que la prevención fiable del reflujo tenga un impacto directo en la seguridad del personal y la protección del equipo.La construcción forjada proporciona una uniformidad superior de la estructura de grano, resistencia al impacto y resistencia a la fatiga inducida por presión en comparación con las alternativas fundidas.haciendo de esta válvula la opción definitiva para el servicio cíclico de alta presión en las operaciones de petróleo y gas aguas arriba.

• Diseño de mantenimiento en línea:Todos los componentes internos, incluido el conjunto de las aletas, el anillo del asiento, el mecanismo de bisagras y los elementos de sellado, pueden accederse, inspeccionarse,y sustituido a través de la abertura superior del capó sin cortar el cuerpo de la válvula del tubo, reduciendo drásticamente el tiempo de inactividad de mantenimiento en ubicaciones remotas de campo.

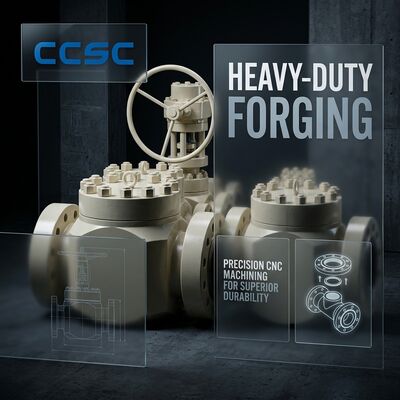

• Construcción de acero de aleación forjada:El cuerpo de la válvula, el capó y todos los componentes que contienen presión están fabricados en acero aliado forjado con una trazabilidad completa del material,Proporciona propiedades mecánicas excepcionales, incluidos altos valores de impacto Charpy y resistencia al agrietamiento inducido por hidrógeno en entornos de servicio ácidos.

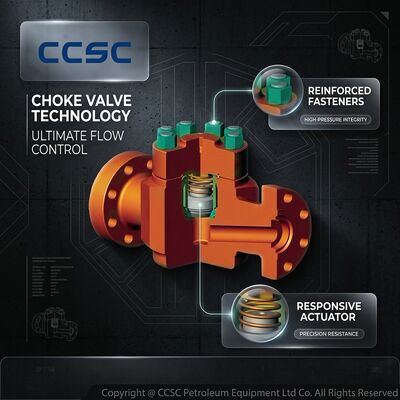

• Mecanismo de cierre rápido de las aletas:El diseño de las aletas asistidas por resorte logra un sellado positivo en milisegundos de inversión o cese del flujo, evitando los efectos del martillo del fluido y protegiendo las bombas aguas arriba, compresores,y equipos giratorios de daños por flujo inverso.
• Figura 1502 Conexiones de extremo de unión del martillo:Las conexiones de unión de martillo estándar tanto en la entrada como en la salida permiten un rápido arranque y arranque sin soldadura ni tensión del perno de la brida, ideal para líneas de flujo temporales, extensiones de frac,y operaciones de ensayo de pozos que requieren una reconfiguración frecuente.
• API 6A Certificado de conformidad con la NACE:Fabricado y probado de conformidad con los requisitos de la API 6A 21a Edición,con materiales opcionales conformes a la NACE MR0175 / ISO 15156 disponibles para aplicaciones de servicio ácido que contengan sulfuro de hidrógeno.
• Indicación clara de la dirección del flujo:Una flecha direccional fijada permanentemente en el exterior del cuerpo de la válvula proporciona una orientación inequívoca de la instalación,eliminación del riesgo de una instalación inversa que impida el funcionamiento de la función de control.
• Diseño de bisagra y pivote de uso pesado:The oversized hinge pin and pivot assembly are hardened and precision-machined to withstand the repetitive impact loading and vibration characteristic of high-pressure reciprocating pump discharge service.

La válvula de control de línea de acero forjado de entrada superior está diseñada específicamente para aplicaciones de línea de flujo de alta presión donde la accesibilidad de mantenimiento rápido y la prevención absoluta del retroflujo son obligatorias. Primary deployment environments include hydraulic fracturing manifold discharge lines where multiple high-pressure pumps operate in parallel and a single pump failure or shutdown must not permit reverse flow from the common discharge header, líneas de descarga de alta presión de la unidad de cementación que aseguran el flujo unidireccional de estiércol durante las operaciones de cementación primaria y de reparación,Envases de superficie de ensayo de pozos en los que los fluidos producidos bajo alta presión deben evitarse positivamente que vuelvan a fluir hacia los separadores de ensayo y los equipos de medición., y los tubos enrollados para el bombeo que requieren una protección de compresión en línea compacta en la descarga de la bomba de alta presión.El diseño de entrada superior es particularmente valorado en aplicaciones de plataformas offshore y plataformas de perforación donde las restricciones de espacio de trabajo confinado hacen que la eliminación del cuerpo de la válvula sea poco práctica, y la capacidad de servicio de los componentes internos a través del capó superior mientras que la carrocería permanece soldada en su lugar reduce significativamente los elevadores de grúa y los requisitos de aparejo.Esta válvula de retención también es directamente intercambiable con FMC Weco modelos de válvula de retención de entrada superior, proporcionando a los operadores una solución alternativa OEM rentable que mantenga la plena compatibilidad dimensional y de rendimiento con la infraestructura de tuberías de unión de martillos existente.

Cada válvula de verificación en línea de acero forjado de entrada superior se somete a ensayos de presión exhaustivos de conformidad con los requisitos de la API 6A antes del envío, incluidos los ensayos hidrostáticos de la carcasa a 22,Verificación de fugas de 500 psi y asiento tanto a bajas como a altas presiones diferenciales. Todas las superficies de sellado reciben la aplicación de compuestos anti-galling,Las conexiones de extremo y de extremo están equipadas con tapas de rosca protectoras y tapones de unión para evitar la contaminación y daños mecánicos durante el transporte.El embalaje de exportación estándar consiste en cajas de madera contrachapada fumigada de uso pesado con amortiguación interna de espuma moldeada, absorbedores de humedad de desecante y etiquetas de indicadores de choque.Paquetes completos de documentación, incluidos los certificados de ensayo de materiales, informes de falsificación, diagramas de ensayos hidrostáticos, registros de ECM y certificados de conformidad API 6A acompañan cada envío de válvulas, lo que garantiza una trazabilidad completa desde la materia prima hasta la inspección final.
