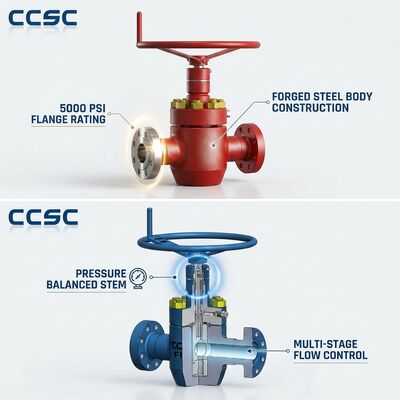

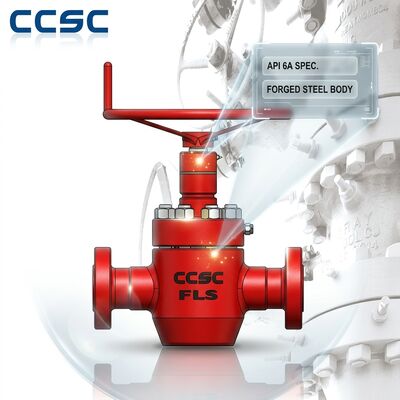

Válvula de compuerta de gran calibre con conducto pasante API 6A, 7 1/16 pulgadas, de orificio completo, con sello de presión, bidireccional, grado de tubería

La válvula de compuerta de paso total de gran diámetro CCSC API 6A es una válvula de paso total con bonete sellado a presión, desarrollada para pozos de producción de alta tasa, sistemas de colectores de tuberías y aplicaciones de líneas de flujo en superficie que requieren una pérdida de presión mínima y un paso de herramienta sin restricciones. Ofrecida en tamaños de diámetro nominal de 7-1/16 pulgadas a 11 pulgadas, la válvula mantiene el diámetro interno completo de la línea de flujo a través de la compuerta, por lo que no hay cavidades, recesos o resaltos donde puedan acumularse arena, cera, escombros o partículas de hidratos. El diseño cumple totalmente con la norma API 6A y sigue la configuración probada de paso total FLS que la industria ha aceptado durante décadas de servicio severo.

Debido a que el paso es completamente libre en la posición abierta, la válvula de compuerta de gran diámetro es el dispositivo de aislamiento preferido en líneas que deben ser limpiadas con cerdos, calibradas o inspeccionadas sin retirar la válvula del servicio. El sistema de sellado bidireccional metal-metal proporciona un cierre fiable en cualquier dirección de flujo, y el sello del bonete activado por presión mantiene apretada la unión del cuerpo a medida que aumenta la presión de la línea durante las condiciones de cierre. Los operadores de engranajes se instalan de serie en los tamaños más grandes para mantener bajo el esfuerzo de operación y permitir una apertura y cierre precisos y controlados de la válvula.

• Apertura de paso total genuina: el paso de la válvula coincide con el diámetro interno de la línea de flujo para un flujo sin restricciones, baja caída de presión y capacidad total de limpieza con cerdos.

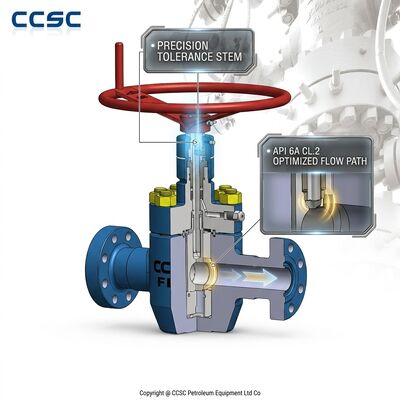

• Compuerta de losa de paso total: la compuerta lisa de una sola pieza se retrae completamente en la cavidad del bonete, sin dejar obstrucción en la trayectoria del flujo.
• Amplio rango de diámetro: disponible en tamaños de 7-1/16 pulgadas, 9 pulgadas y 11 pulgadas para sistemas de transferencia de petróleo y gas de alta tasa.
• Sellado bidireccional: el sello metal-metal de la compuerta y el asiento proporciona un cierre hermético contra la presión de cualquier dirección.
• Bonete sellado a presión: diseño de cuerpo forjado con sello activado por presión adecuado para servicio de tubería de alta presión y alto ciclo.
• Operador de engranajes estándar: operación de bajo esfuerzo en grandes diámetros con indicación de vástago ascendente de la posición de la válvula.
• Geometría de flujo eficiente: trayectoria de flujo resistente a la erosión que protege el área de sellado de la arena producida y los medios abrasivos.

La válvula de compuerta de paso total de gran diámetro se aplica en árboles de producción de cabezal de pozo de alta tasa, sistemas de colectores de líneas troncales, estaciones de lanzamiento y recepción de tuberías, instalaciones de carga de buques cisterna y sistemas de transferencia de agua producida donde el flujo de paso total y la capacidad de limpieza con cerdos son obligatorios. También se utiliza ampliamente en líneas de exportación de gas que requieren inspección periódica con cerdos inteligentes, ya que el paso sin obstrucciones permite que las herramientas de inspección pasen a través de la válvula sin retirarla de la línea. La válvula se adapta igualmente bien en estaciones de recolección en tierra y tuberías superiores en alta mar, y la configuración de gran diámetro mantiene bajas las velocidades de flujo, lo que reduce la erosión y extiende la vida útil de las superficies de sellado.

Las válvulas de gran diámetro se fabrican con un estricto control de la calidad del forjado del cuerpo, la respuesta del tratamiento térmico y la verificación dimensional de la geometría de paso total. Cada válvula se somete a pruebas hidrostáticas de carcasa y de asiento en ambas direcciones, con pruebas opcionales de sellado de gas para servicios críticos, y todos los resultados de las pruebas se registran contra el número de serie de la válvula. Para el envío de exportación, la válvula se limpia, se seca y se trata con aceite anticorrosivo, los extremos bridado se cubren con protectores de acero o plástico, y el conjunto se asegura en una caja de exportación de madera contrachapada reforzada con el operador protegido contra daños de tránsito. Se suministra documentación de calidad completa, incluidos certificados de material, registros de soldadura e informes de inspección dimensional, con cada pedido.
