Válvula de compuerta API 6A para servicio ácido FF HH, resistente a H2S, acero forjado, bonete de sello de presión, cabezal de pozo de gas ácido de 5000 psi

La válvula de compuerta CCSC para servicio agrio con sello de presión API 6A es una válvula de compuerta de acero forjado con bonete de sello de presión, diseñada específicamente para pozos y líneas de flujo que manejan sulfuro de hidrógeno, dióxido de carbono y otros fluidos de producción corrosivos. Fabricada según el concepto FLS de paso completo y conducto pasante, y ofrecida en las clases de materiales FF y HH, la válvula cumple con los requisitos de dureza y selección de materiales de NACE MR0175 e ISO 15156 para que cada componente mojado resista el agrietamiento por fragilización por sulfuro de hidrógeno y el agrietamiento por corrosión bajo tensión durante toda la vida útil de diseño del pozo. Esto hace que la válvula sea una opción confiable para campos de gas ácido, yacimientos de alto H2S y aplicaciones de plantas de endulzamiento donde las válvulas con guarnición estándar sufren fallas prematuras.

Todas las piezas que contienen presión y las piezas mojadas se producen a partir de materiales que han sido verificados mediante análisis químico y pruebas de dureza, y los componentes de la guarnición, como la compuerta, el asiento y el vástago, están disponibles en aleación sólida resistente a la corrosión o con recubrimiento duro aplicado mediante procedimientos calificados. El sistema de sellado metal-metal mantiene una barrera hermética incluso después de ciclos repetidos, mientras que el sello del bonete energizado por presión proporciona una capa de protección adicional contra emisiones fugitivas en ubicaciones ambientalmente sensibles.

• Metalurgia para servicio agrio: clases de materiales FF y HH con cumplimiento de NACE MR0175 / ISO 15156 para entornos de H2S y CO2.
• Guarnición resistente a la corrosión: compuerta y asiento de aleación sólida o con recubrimiento duro con dureza controlada para resistir el agrietamiento por fragilización por sulfuro de hidrógeno.

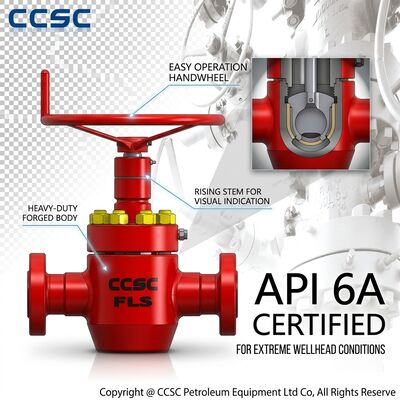

• Cuerpo de acero forjado: el proceso de forjado proporciona una estructura de grano homogénea sin porosidad interna en servicio de gas a alta presión.
• Bonete de sello de presión: el sello energizado por la presión de la línea mejora con el aumento de la presión y reduce las posibles vías de fuga externas.

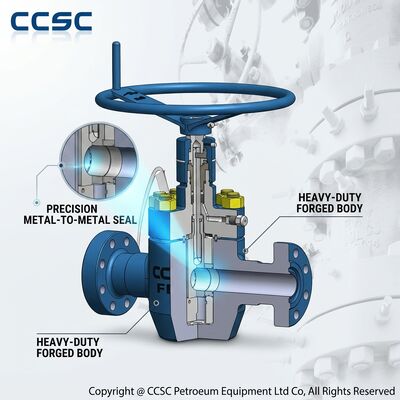

• Sellado bidireccional metal-metal: cierre hermético en ambas direcciones de flujo con operación de bajo torque repetible.
• Trazabilidad completa: números de colada, informes de pruebas químicas y mecánicas mantenidos para cada componente mojado.
• Amplio rango de servicio: disponible para presiones de trabajo de 5,000 psi a 15,000 psi en tamaños de hasta 7-1/16 in.

La válvula de compuerta para servicio agrio está diseñada para pozos de producción con H2S, pozos de inyección de gas ácido, redes de recolección de gas, unidades de amina y recuperación de azufre, y cualquier línea de flujo donde la combinación de presión, temperatura y agentes corrosivos cree un riesgo de agrietamiento ambiental. Es igualmente adecuada para equipos de cabezal de pozo en superficie y para tareas de aislamiento de procesos en plantas de tratamiento de gas. Los operadores en Medio Oriente, América del Norte y el Sudeste Asiático especifican esta válvula donde los fluidos del yacimiento contienen sulfuro de hidrógeno, y CCSC apoya los requisitos del proyecto con documentación de material certificada, declaraciones de cumplimiento de NACE y pruebas de testigo organizadas por terceros acreditados.

Cada válvula para servicio agrio se fabrica bajo un sistema de calidad documentado con controles dedicados sobre la verificación de materiales, tratamiento térmico y pruebas de dureza de todas las piezas mojadas. Antes del envío, cada válvula recibe pruebas de presión de carcasa y asiento junto con una prueba de sello de respaldo, y las válvulas destinadas a servicio de gas se ofrecen con pruebas de sellado de gas a alta presión. Los componentes se protegen con compuestos anticorrosivos, el paso se cierra con tapas de plástico y la válvula completa se envía en una caja de madera contrachapada de alta resistencia con embalaje amortiguador. Se suministra documentación completa con cada envío, incluidos certificados de prueba de materiales, documentación de cumplimiento de NACE e informes de inspección, y se conserva en archivo para referencia futura.
