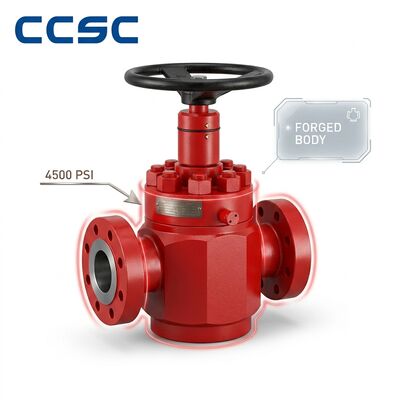

Válvula de puerta de alta presión de acero inoxidable duplex F51 2 pulgadas 2500LB resistente a la corrosión

Válvula de puerta de acero inoxidable de doble tipo F51 2" 2500LB

Introducción del producto

Esta válvula de puerta de alta presión de acero inoxidable dúplex está fabricada con acero inoxidable dúplex ASTM A182 F51 (UNS S31803, 1.4462)Combinando la resistencia del acero inoxidable ferrítico con la resistencia a la corrosión del acero inoxidable austenítico.El diseño del capó del sello de presión de clase 2500LB de 2 pulgadas ofrece un rendimiento excepcional en ambientes corrosivos de alta presión donde las válvulas de acero al carbono estándar y 316 de acero inoxidable fallan prematuramenteLa microestructura dúplex proporciona una resistencia excepcional a la corrosión por agujeros de cloruro, la corrosión por grietas y el agrietamiento por corrosión por estrés de cloruro (CSCC).tuberías en la parte superior de la plataforma en alta mar, procesamiento químico con medios clorados, plantas de desalinización y equipos de producción submarinos.

Características clave y características

• Acero inoxidable doble F51 Metalurgia:La microestructura austenita-ferrita equilibrada (aproximadamente 50/50) ofrece el doble de resistencia al rendimiento del acero inoxidable estándar 316 al tiempo que proporciona una resistencia superior a la corrosión por cloruro.PREN (número equivalente de resistencia a la perforación) de 33-35 garantiza una excelente resistencia a la perforación en el agua de mar y los ambientes que contienen cloruro.
• Imunidad a la corrosión por estrés por cloruro:A diferencia del austenítico 316 SS, que es muy susceptible a la CSCC por encima de 60 °C en ambientes de cloruro, el dúplex F51 es prácticamente inmune a la corrosión por tensión por cloruro.que lo convierte en el material de elección para los servicios de agua de mar caliente y salmuera.
• Capó de sellado a presión con materiales dúplex:Todos los componentes que contienen presión, incluidos el cuerpo, el capó y el retenedor de junta de sellado a presión, están fabricados con material dúplex F51, lo que garantiza una resistencia completa a la corrosión en todo el conjunto.
• Alta resistencia, bajo peso:La alta resistencia de rendimiento del dúplex F51 (≥ 450 MPa como mínimo) permite secciones de pared más delgadas que el 316 SS para la misma presión nominal,Resultando en válvulas de peso más ligero que reducen los requisitos de soporte de tuberías.
• Estellita de cara dura con recorte:El revestimiento duro con estelita 6 en las superficies de los asientos proporciona una resistencia a la irritación que los aceros inoxidables dúplex no pueden lograr por sí solos, evitando la captura durante el funcionamiento en condiciones de diferencia de alta presión.
• Contenido de ferrita verificado:Cada calor del material dúplex se verifica para el contenido de ferrita (objetivo del 35-55%) según el método de conteo de puntos ASTM E562, asegurando un equilibrio de fase correcto para una corrosión óptima y propiedades mecánicas.

¿Por qué elegirnos?

• Especializado en fabricación duplex:Mantenemos herramientas dedicadas, parámetros de mecanizado y procedimientos de soldadura específicamente para aceros inoxidables dúplex y súper dúplex, evitando la contaminación por el procesamiento de acero al carbono.
• Trazabilidad completa del material:Certificación completa de los materiales de la norma EN 10204 3.2, incluido el análisis químico (con cálculo PREN), las propiedades mecánicas (resistencia a la tracción, rendimiento, alargamiento, dureza), el impacto de Charpy a -46 °C, el contenido de ferrita,y ensayo de corrosión intergranular según el método ASTM A923 C.
• NORSOK M-650 Calificación:Nuestros materiales y procesos de fabricación de válvulas dúplex están calificados para los estándares NORSOK M-650, cumpliendo con los estrictos requisitos de los operadores de petróleo y gas en alta mar noruegos.
• Verificación del PMI:Cada válvula dúplex se somete a la identificación positiva del material utilizando análisis XRF para verificar la química correcta de la aleación, eliminando el riesgo de mezcla de materiales con los grados de acero inoxidable estándar.

Cuadro de parámetros técnicos

Preguntas frecuentes

P: ¿Cuándo deberíamos especificar el F51 dúplex en lugar del acero inoxidable 316?
A: Especifique el dúplex F51 cuando su aplicación implique: 1) agua de mar o agua salobre a una temperatura superior a 25 °C, en la que el 316 SS se filtrará,(2) cualquier ambiente que contenga cloruro por encima de 60°C en el que el 316 SS corra el riesgo de fallo de CSCC., (3) sistemas de alta presión donde la mayor resistencia de F51 permite un peso de válvula más ligero,o (4) entornos que requieren tanto resistencia a la corrosión como resistencia a la erosión debido a la mayor dureza de los materiales dúplex.El PREN de F51 (33-35) frente a 316 SS (24-26) cuantifica esta mejor resistencia al cloruro.

P: ¿Las válvulas dúplex son adecuadas para aplicaciones submarinas?
R: Sí, nuestras válvulas de puerta dúplex F51 son adecuadas para aplicaciones submarinas de aguas poco profundas.PREN > 40) para una mayor resistencia a los agujeros en profundidadLa capacidad de prueba hiperbárica completa está disponible para los programas de calificación submarinos.

P: ¿Qué procedimientos especiales de soldadura se requieren para la instalación en el campo de los extremos de soldadura con botón?
R: Los aceros inoxidables dúplex requieren una entrada de calor controlada (0,5-2,5 kJ/mm), un control de la temperatura de paso (máximo 150 °C) y una selección adecuada del metal de relleno (ER2209 para F51).Proporcionamos documentación detallada WPS y puede suministrar cupones de calificación de procedimiento de soldadura para su campo de soldadura contratista de calificación.
