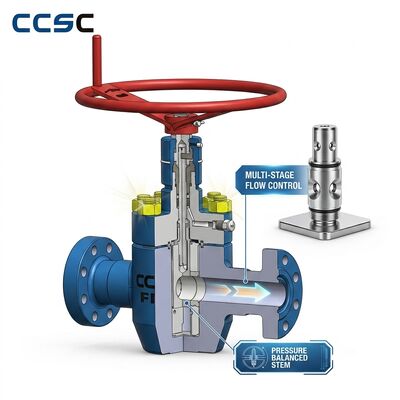

A través del conducto de expansión de la válvula de la puerta A516 Gr70 4 pulgadas 1500LB Slab puerta tubería transporte de aceite de cerdo

Válvula de compuerta expandible a través de conducto 4" 1500LB

Introducción del producto

Esta válvula de compuerta de expansión a través de conducto, también conocida como válvula de compuerta de losa, está diseñada para servicios críticos de aislamiento de tuberías en tuberías de transmisión de petróleo y gas de larga distancia. La válvula Clase 1500LB de 4 pulgadas presenta un diseño de conducto pasante de paso total donde la apertura de la compuerta coincide exactamente con el diámetro interno de la tubería cuando está completamente abierta, lo que garantiza una restricción de flujo cero y permite el paso sin obstáculos de los medidores de inspección de tuberías (pigs) y las herramientas de limpieza. El mecanismo de compuerta de expansión paralela utiliza presión de línea para energizar el sello del asiento aguas abajo, mientras que una acción de cuña mecánica proporciona un sellado positivo aguas arriba. Esta válvula, que cumple con API 6D, es ideal para oleoductos, transmisión de gas natural, líneas de productos refinados y aislamiento de cavernas de almacenamiento subterráneo.

Características y características clave

• Diseño de conducto pasante total:La apertura de la compuerta coincide con el diámetro interno completo de la tubería cuando está abierta, lo que proporciona un paso suave para los raspadores inteligentes, los raspadores de limpieza y los raspadores de esfera sin raspaduras ni daños. Esto es esencial para los programas modernos de gestión de la integridad de las tuberías.
• Mecanismo de puerta de expansión paralela:A diferencia de las válvulas de compuerta de cuña, la compuerta de expansión paralela utiliza dos mitades de compuerta separadas con un mecanismo de cuña interno. Cuando la puerta alcanza la posición cerrada, la cuña expande mecánicamente ambas mitades de la puerta hacia afuera contra los asientos, creando un sello positivo. Luego, la presión de la línea energiza aún más el asiento aguas abajo.
• Capacidad de doble bloqueo y purga (DBB):Con la válvula cerrada y la cavidad drenada, los asientos aguas arriba y aguas abajo proporcionan un sellado independiente, lo que permite verificar la integridad del sello mediante el monitoreo del puerto de purga de la cavidad del cuerpo. Esto satisface los requisitos de DBB para aislamiento crítico.
• Atrapamiento de cavidad cero:La cavidad de la compuerta se vacía por completo cuando la válvula está completamente abierta o completamente cerrada. Esto elimina el bloqueo por presión debido a la expansión térmica de los fluidos atrapados y evita la contaminación del producto entre lotes en tuberías de múltiples productos.
• Asientos con alivio automático:Los insertos de asiento de PTFE accionados por resorte alivian automáticamente la presión excesiva de la cavidad en el lado aguas arriba, evitando la sobrepresurización del cuerpo según los requisitos API 6D.
• Diseño a prueba de incendios:Certificado según los estándares de seguridad contra incendios API 6FA/BS 6755 Parte 2 con asiento secundario de metal con metal que mantiene la integridad del cierre después de que el fuego destruye los asientos blandos de PTFE.

¿Por qué elegirnos?

• Monograma API 6D con licencia:Nuestras instalaciones de fabricación cuentan con una licencia de monograma API 6D para válvulas de tuberías, con un sistema de calidad auditado según los requisitos API Q1.
• Estanqueidad del asiento probada con gas:Cada válvula se somete a pruebas de asiento de gas a baja presión (5-15 PSI de nitrógeno) además de pruebas hidrostáticas, verificando cero fugas de burbujas según los criterios de aceptación API 6D.
• Verificación integral de DBB:La funcionalidad de doble bloqueo y purga se verifica en cada válvula probando de forma independiente ambos asientos con la cavidad ventilada, proporcionando una certificación de rendimiento documentada de DBB.
• Experiencia en proyectos de oleoductos:Nuestras válvulas de compuerta pasante por conducto se instalan en importantes proyectos de tuberías en todo el país en Asia y África, con paquetes completos de documentación del proyecto que respaldan los requisitos de los contratistas EPC.

Tabla de parámetros técnicos

Preguntas frecuentes

P: ¿Por qué es importante un diseño de conducto pasante para las válvulas de tuberías?
R: El conducto pasante garantiza que el diámetro interior de la válvula coincida exactamente con el diámetro interior de la tubería cuando está abierta. Esto es fundamental para: (1) permitir el paso de los raspadores para la limpieza e inspección de las tuberías, (2) eliminar la turbulencia y la caída de presión en la válvula, (3) prevenir la acumulación de sedimentos en la cavidad de la válvula y (4) evitar la mezcla de productos entre lotes en tuberías de múltiples productos. Es un requisito obligatorio según API 6D para válvulas de aislamiento de tuberías.

P: ¿Qué es DBB (doble bloqueo y purga) y cuándo se requiere?
R: DBB significa que con la válvula cerrada, los asientos aguas arriba y aguas abajo proporcionan un sellado independiente y la cavidad del cuerpo se puede ventilar/drenar entre ellos. Esto permite verificar que ninguno de los asientos tenga fugas antes de las actividades de mantenimiento. Se requiere DBB para el aislamiento positivo donde los trabajadores estarán aguas abajo de la válvula, según las regulaciones de bloqueo/etiquetado de OSHA y muchas normas de seguridad del operador.

P: ¿Se puede instalar esta válvula en cualquier orientación?
R: Las válvulas de compuerta a través de conducto se pueden instalar en orientaciones de tubería horizontal o vertical. Para la orientación vertical del vástago (vástago apuntando hacia arriba), se aplica la configuración estándar. Para la orientación horizontal del vástago, se requieren consideraciones especiales de soporte del vástago y del actuador; especifique la orientación de instalación al realizar el pedido.
