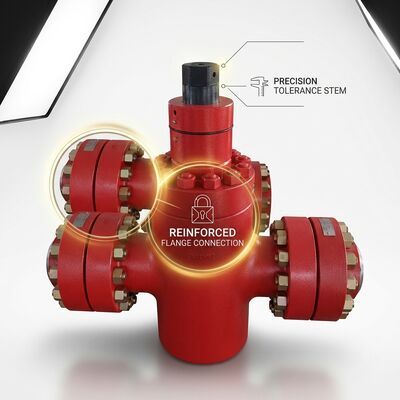

Válvula de puerta con brida de acero al carbono OS&Y WCB 8 pulgadas 600LB API 600 tubería operada por engranaje de capó abrochado

Válvula de puerta con brida de acero al carbono 8" 600LB WCB

Introducción del producto

Esta válvula de puerta con brida OS&Y de acero al carbono API 600 es un caballo de batalla para aplicaciones de aislamiento de tuberías industriales.El cuerpo de acero de carbono fundido ASTM A216 WCB con ancho nominal de 8 pulgadas y clasificación de presión de clase 600LB ofrece un servicio de encendido y apagado confiable en el transporte de petróleo, líneas de proceso de refinería, distribución de gas, tratamiento de agua y tuberías industriales generales.El diseño exterior de tornillo y yugo (OS&Y) muestra claramente la posición de la válvula a través de la altura del tallo, al tiempo que protege los hilos del tallo de la exposición al fluido de procesoCada válvula se somete a pruebas de carcasa hidrostática a 1500 PSI y pruebas de asiento según API 598.

Características clave y características

• Diseño del tallo ascendente de OS&Y:Los hilos de tallo externos y el indicador de tallo ascendente proporcionan una confirmación visual inequívoca de la posición de la válvula.prevención de la corrosión y el acrecentamiento de la interfaz del hilo del tallo y de la manga.
• Puerta de cuña flexible:The one-piece flexible wedge design accommodates minor body distortions from thermal expansion and pipe stresses while maintaining uniform seat contact around the full circumference for reliable shutoff.
• Operador del engranaje de bisel:La caja de cambios cónica totalmente cerrada y lubricada con grasa reduce la fuerza del aro de la rueda manual a niveles cómodos para válvulas de 8 pulgadas y mayores, al tiempo que proporciona indicación de posición y paradas de viaje ajustables.
• Se aplican las siguientes medidas:SS316L con junta de herida espiral de relleno de grafito flexible proporciona un sellado confiable del capó a través de la envolvente de presión y temperatura completa y permite el ciclo térmico sin retorquing.
• Sillones integrales para el cuerpo con cara dura:Los asientos mecanizados directamente en la fundición de la carrocería eliminan las posibles vías de fuga de los anillos de asiento prensados o roscados.
• El espesor de la pared conforme a la API 600:El espesor de la pared del cuerpo excede los requisitos mínimos de la norma ASME B16.34 con una tolerancia de corrosión adicional según API 600 para una larga vida útil.

¿Por qué elegirnos?

• Producción autorizada según la API 600:Nuestra planta de fundición y mecanizado tiene licencia API 600, lo que garantiza que cada válvula de puerta de acero fundido cumpla con el estándar internacional más ampliamente aceptado para válvulas de puertas de refinería y tuberías.
• Fundición interna y taller de máquinas:La integración vertical desde la fundición hasta el montaje final nos da un control de calidad completo y permite precios competitivos a través de la eficiencia de fabricación.
• Inspección radiográfica disponible:Las piezas fundidas de los cuerpos de válvulas pueden suministrarse con inspección RT de acuerdo con los requisitos de la clase especial ASME B16.34 para aplicaciones críticas en las que se exige la verificación de la integridad de la fundición.
• Programa de inventario grande:Los tamaños comunes (2"-12") en la clase 150-600 se mantienen en nuestro inventario de almacén para envío inmediato, para apoyar la vuelta de la planta y los reemplazos de emergencia.
• OEM y marca privada:Ofrecemos fabricación OEM y embalaje de marca privada para distribuidores de válvulas y contratistas EPC con placa de identificación personalizada, especificación de pintura y paquetes de documentación.

Cuadro de parámetros técnicos

Preguntas frecuentes

P: ¿Cuál es la diferencia entre las válvulas de puerta OS&Y y NRS?
R: En una válvula OS&Y, el tallo se eleva por encima del volante de mano al abrirse, proporcionando una clara indicación visual de la posición y aislando los hilos del fluido de proceso.Las válvulas NRS tienen el tallo roscado en la puertaLos hilos de rodadura son más compactos, pero los hilos de tallo están expuestos a fluidos de proceso, por lo que son menos adecuados para servicios corrosivos o de alta temperatura.OS&Y se prefiere para aplicaciones industriales y de refinería debido a sus ventajas de fiabilidad y mantenimiento.

P: ¿Por qué se necesita un operador de engranajes para una válvula de 8 pulgadas?
R: En la clase 600LB, una válvula de puerta de 8 pulgadas requiere aproximadamente 80-120 Nm de par para funcionar bajo presión diferencial completa.Una caja de cambios cónica reduce la fuerza de la llanta de la rueda de mano a menos de 360N (36 kg)Sin una caja de cambios, el funcionamiento de la válvula contra la presión de la línea sería físicamente imposible para la mayoría de los operadores.

P: ¿Puede utilizarse esta válvula para el control de la presión o del caudal?
R: Las válvulas de puerta están diseñadas para un funcionamiento completamente abierto o completamente cerrado y no deben usarse para estrangulamiento.la erosiónPara aplicaciones de control de flujo, considere nuestras líneas de productos de válvulas de control o globo.
