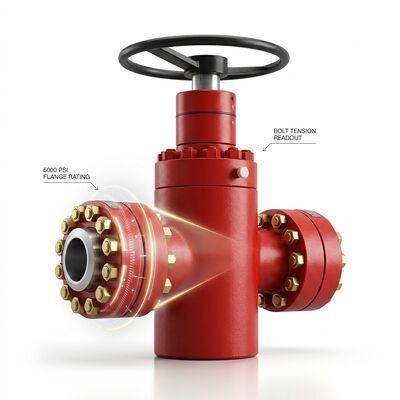

Válvula de puerta de alta presión eléctrica accionada WCB 6 pulgadas 900LB con flancos moduladoras de control inteligente de gas de aceite

Válvula de entrada de alta presión eléctrica de 6" 900LB

Introducción del producto

Esta válvula de puerta accionada eléctricamente combina una robusta válvula de puerta de acero carbono fundido API 600 con un actuador eléctrico inteligente de múltiples vueltas para un servicio automatizado de aislamiento de alta presión.El cuerpo WCB de clase 900LB de 6 pulgadas está diseñado para aplicaciones exigentes de oleoductos y gasoductos donde la operación remotaEl actuador inteligente integrado cuenta con comunicación digital Modbus RTU, control analógico de 4-20mA,límites de posición programablesIdeal para estaciones de tuberías no tripuladas, automatización de granjas de tanques, control de procesos de refinería,y redes de tuberías integradas con SCADA que requieren el funcionamiento remoto de válvulas y el seguimiento del estado.

Características clave y características

• Actuador eléctrico inteligente de múltiples vueltas:Actuador controlado por un microprocesador con configuración no intrusiva a través de una pantalla LCD local y un teclado magnético.y perfiles de velocidad sin abrir la carcasa del actuador.
• Modbus RTU y 4-20mA Integración:El protocolo de comunicación Modbus RTU estándar (RS-485) permite una integración perfecta con los sistemas DCS, PLC y SCADA.Las señales de retroalimentación y control de posición de 4-20mA proporcionan respaldo analógico para aplicaciones críticas.
• IP68 Recinto sumergible:Revestimiento de doble sellado con clasificación IP68 para sumersión continua en agua de hasta 7 metros durante 72 horas, garantizando un funcionamiento fiable en pozos de válvulas inundados e instalaciones marinas expuestas.
• Control manual con caja de cambios desclutchable:La rueda de mano integrada con mecanismo automático de desacoplamiento de motor a manual permite el funcionamiento manual durante la falla de energía sin quitar el actuador.
• Se aplicará el principio de separación de los parámetros.El control de detección de par del actuador garantiza una fuerza de asiento constante independientemente de la presión de la línea, proporcionando un cierre hermético confiable sin sobrecargar los componentes de la válvula.
• Registro de datos y diagnóstico:El registrador de datos a bordo registra las operaciones de las válvulas, los perfiles de par, los arranques del motor, los eventos de alarma y los horarios de mantenimiento para el análisis predictivo del mantenimiento.

¿Por qué elegirnos?

• Solución de automatización de válvula llave en mano:Proporcionamos un paquete totalmente ensamblado, calibrado y probado – válvula, actuador, soporte de montaje y acoplamiento – eliminando los problemas de montaje y alineación del campo.Cada conjunto se somete a una prueba funcional completa antes del envío.
• Opciones de actuadores de varias marcas:Podemos integrar actuadores de los principales fabricantes (Rotork, AUMA, Bernard, Limitorque equivalente) basados en sus requisitos de estandarización de sitio y la estrategia de repuestos.
• Envases con certificación ATEX/IECEx:Para las instalaciones de zonas peligrosas, suministramos paquetes completos de válvulas y actuadores certificados ATEX/IECEx con toda la documentación de certificación para aplicaciones de las zonas 1 y 2.
• Apoyo global a la puesta en marcha de proyectos en el campo:Nuestros ingenieros de automatización pueden viajar a su sitio para la supervisión de la instalación, la comprobación del bucle y el soporte de integración SCADA, asegurando una puesta en marcha exitosa.

Cuadro de parámetros técnicos

Preguntas frecuentes

P: ¿Cómo se evita el daño de la válvula por el par excesivo del actuador?
R: El actuador inteligente incluye un limitador electrónico de par que supervisa la corriente del motor y la compara con las curvas de par programadas.Si el par excede el límite establecido (regulable entre el 40 y el 100% del valor nominal)El actuador se detiene inmediatamente y da una señal de alarma de par, lo que evita la torsión del tallo, el daño del asiento y la falla de la caja de cambios.

P: ¿Se puede adaptar el actuador a las válvulas manuales existentes?
R: Sí, proporcionamos kits completos de montaje de actualización, incluyendo soporte de montaje compatible con ISO 5211, acoplamiento de tallo y tuerca de accionamiento.y el número de vueltas de apertura a cierre para diseñar la adaptación correcta de montaje.

P: ¿Qué sucede durante un corte de energía?
A: La válvula mantiene su última posición (en su lugar).Podemos integrar un sistema de respaldo de la batería (BBS) o un mecanismo de resorte que conduce automáticamente la válvula a la posición segura en caso de pérdida de energíaPor favor, especifique sus requisitos de seguridad al ordenar.
