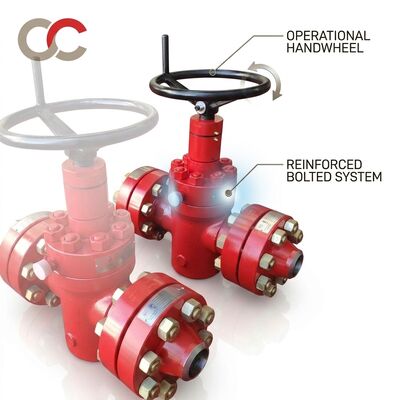

API 6A válvula de la puerta de la cabeza del pozo con flancos 2-1/16 pulgadas 5000 PSI PSL3 EE-NL Puerta de expansión de doble sello

El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.

Introducción del producto

Esta válvula de puerta de cabeza de pozo con brida API 6A está diseñada específicamente para aplicaciones en la superficie de petróleo y gas aguas arriba, incluidos los conjuntos de cabeza de pozo, árboles de Navidad, colectores de estrangulamiento y aislamiento de la línea de flujo.Nombrado a 5000 PSI (34.5 MPa) de presión de trabajo con los requisitos de calidad PSL3, la válvula cuenta con un diseño de puerta de doble sellado de expansión que proporciona un sellado mecánico positivo tanto en dirección ascendente como descendente.El orificio nominal de 2-1/16 pulgadas con extremos con bridas API 6BX cumple plenamente con las especificaciones de la API 6A 21a ediciónLa clase de temperatura EE-NL con clase de material EE garantiza un rendimiento fiable en ambientes de servicio ácido (NACE MR0175) a temperaturas de -46°C a 121°C.

Características clave y características

• El diseño de la puerta de doble sello:A diferencia de las válvulas de puerta de losas convencionales, el mecanismo de puerta de expansión utiliza una puerta dividida en forma de cuña que se expande mecánicamente contra ambos asientos cuando se cierra,creando un sello mecánico positivo independiente de la presión de la líneaEste diseño proporciona un cierre sin fugas incluso a bajas presiones diferenciales.
• A través del conducto de lleno de perforación:La abertura de la puerta coincide con el orificio completo de la tubería cuando está completamente abierto, eliminando la turbulencia, minimizando la caída de presión y permitiendo operaciones de pigging sin restricción.
• Nivel de calidad PSL3:Requisitos de calidad exhaustivos, incluidos el NDE volumétrico del 100% (UT/RT) de todas las piezas que contengan presión, ensayos de impacto Charpy a temperatura mínima de diseño,y trazabilidad completa según los requisitos de la API 6A.
• Conforme al servicio ácido:La clase de material EE con conformidad con la NACE MR0175/ISO 15156 garantiza la resistencia al crack por tensión de sulfuro en fluidos de pozo que contienen H2S.
• Los accesorios de inyección de grasa:Los accesorios de grasa integrados en el asiento y el tallo permiten la lubricación en servicio y la inyección de sellador de emergencia del asiento sin necesidad de quitar la válvula.
• Las partes de las válvulas de presión de las máquinas de ensamblaje deberán estar equipadas con una válvula de ensamblaje de presión.Las bridas de unión de tipo anillo (RTJ) con juntas de anillo BX proporcionan un sellado fiable a alta presión con contacto completo de metal a metal.

¿Por qué elegirnos?

• Instalación con licencia API 6A:Nuestras instalaciones de fabricación tienen licencias activas de monograma API 6A y API Q1, auditadas regularmente por el Instituto Americano de Petróleo para el cumplimiento.
• Paquete completo de documentación PSL3:Cada válvula se envía con un libro de registro de fabricación completo (MRB) que incluye certificados de prueba de materiales, informes de ECM, gráficos de pruebas de presión y registros de inspección dimensional final.
• Gas ensayado según el apéndice F de la API 6A:Además de los ensayos hidrostáticos del caparazón y del asiento, las válvulas se someten a ensayos del asiento de gas a baja presión (5-15 PSI de aire o nitrógeno) para verificar el cierre hermético a burbujas.
• Apoyo para el servicio de campo mundial:Ingenieros de servicios técnicos disponibles para la supervisión de la instalación, el apoyo a la puesta en marcha y la formación de mantenimiento en el campo en los pozos de todo el mundo.
• Tiempos de entrega competitivos:Entre 20 y 30 días laborables de entrega estándar desde nuestras instalaciones con licencia API, significativamente más rápido que muchos fabricantes estadounidenses y europeos para productos comparables API 6A.

Cuadro de parámetros técnicos

Preguntas frecuentes

P: ¿Cuál es la diferencia entre PSL2 y PSL3 para válvulas API 6A?
R: PSL3 requiere controles de calidad significativamente más rigurosos, incluida una NDE volumétrica del 100% (UT o RT) de todas las piezas que contienen presión, ensayos de impacto en muesca Charpy V a temperatura mínima de diseño,y controles más estrictos de la química de los materiales con una trazabilidad completaEl PSL3 se especifica típicamente para aplicaciones críticas de cabeza de pozo y árbol de Navidad donde las consecuencias de la falla son graves.

P: ¿Se pueden utilizar estas válvulas en el servicio H2S (ácido)?
R: Sí, la clase de material EE con conformidad con la NACE MR0175/ISO 15156 es estándar para nuestras válvulas de compuerta API 6A.Todas las piezas que contienen presión y que controlan la presión se someten a ensayos de dureza (HRC 22 máximo) para garantizar la resistencia al agrietamiento por tensión del sulfuro.

P: ¿Provee servicios de inspección de terceros?
R: Sí, nos coordinamos con todas las principales agencias de inspección de terceros, incluidas Bureau Veritas, SGS, TUV y DNV para pruebas de testigos, verificación de materiales e inspección final en nuestras instalaciones.La agencia de inspección puede sellar y firmar toda la documentación de prueba.
